LDM-1000 LVDT/RVDT DIN轨道信号调理器|位置传感器

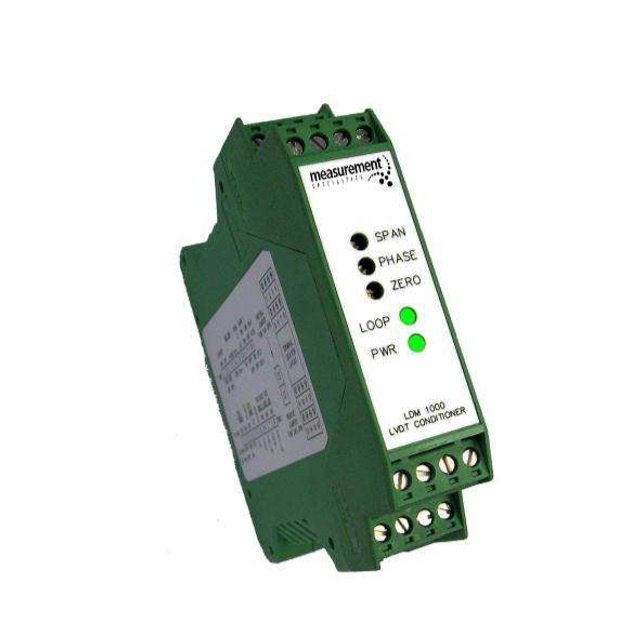

TE Connectivity (TE) 的 LDM-1000 LVDT/RVDT信号调理器专为需要 DIN 标准轨道安装的工业应用而设计，是将 AC LVDT-RVDT 接入工业位置控制系统的理想接口。

LDM-1000 可为您提供将交流操作线性或旋转可变差动变压器准确连接到您的工业位移控制系统所需的一切。 LDM-1000 的设计考虑了最大的传感器/系统兼容性。有多种增益、励磁电压和频率可供选择，从而确保它可与几乎所有 LVDT 和 RVDT 类型传感器兼容。全波同步解调器可消除正交和谐波以实现最大限度的外部噪声抑制。

【产品特性】

• 10 到 30VDC 操作

• 标准 DIN 导轨外形尺寸

• 4-20mA 和 VDC 输出

• 零位、跨度和相位可调节

• 2.5、5 和 10kHz 励磁频率

• 低噪声，3 电极 Butterworth 滤波器

• 主/从功能

• 与 4 线、5 线和 6 线 LVDT/RVDT 兼容

• 可与极低输入阻抗 LVDT 和 RVDT 配合使用

【电气特征】

· 线路电源电压要求 (VDC): 10 – 18, 18 – 30

· 输出类型 (mA): 4 – 20

· 输出类型 (VDC): 0 – 10, 0 – 5, ±5

· 励磁电压 (Vrms): 1, 3

【信号特征】

· 励磁频率 (kHz): 2.5, 5, 10

【机械附件】

· 安装 : 标准 DIN-3 轨道安装

【使用环境】

· 工作温度范围 : -25 – 85 °C [ -13 – 185 °F ]

【其他】

· 传感器类型 : 带 4、5 或 6 根导线的 LVDT 或 RVDT

· 传感器通道 : 1

· 显示 : 否

【产品应用】

· 汽轮机和燃气轮机控制系统

· 过程控制系统

· 网前箱控制

· 汽车测试架

【行业】

· 工业控制
