IEM-422 线路供电式信号调节器|位置传感器

TE Connectivity (TE) 的 IEM-422 是一款交流供电的电流变速器，设计用于工业过程控制应用。

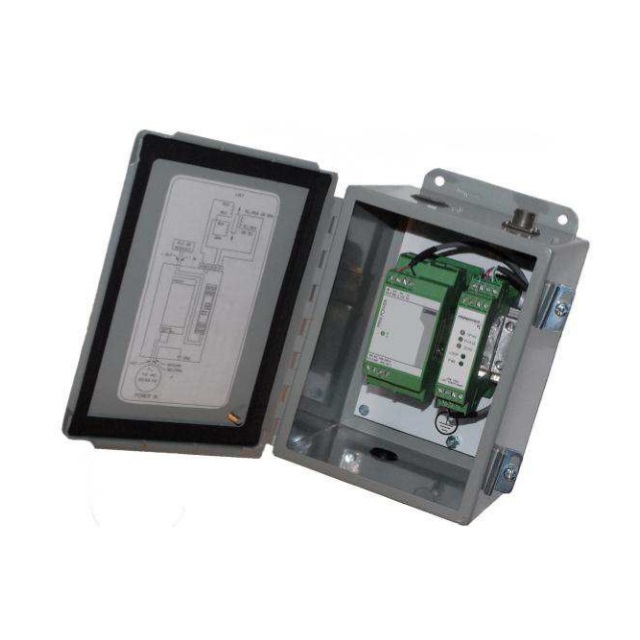

IEM-422 由电源 (PSD 40-15) 和 LVDT/RVDT 信号调理器 (LDM-1000) 构成，可通过 115 或 230 VAC供电预配置提供 4 至 20 mA 输出。 IEM-422 为 LVDT 或 RVDT 提供正弦交流激励，然后解调并放大其输出。全波同步解调器可消除方波和噪音以实现最大限度的外部噪声抑制。IEM 422 封装在坚固的 NEMA 13 外壳内，免受工业环境中常见的污垢、灰尘、水分和其他污染物的影响。通过外壳保留端口可方便电源、输入和输出电缆的连接。通过与盒装、密封的 M/S 式卡口连接器插接可完成 LVDT 电路耦合。内置的信号调理器还可以提供数个不同的直流输出电压信号，以适应不同的 PLC 和模拟 I/O 要求。可在内部选择频率响应，也可选择主/从功能，借助该功能可同步多个 IEM-422 变送器，从而防止传感器之间出现拍频和串音现象。

【产品特性】

• 115/230VAC 线路供电

• NEMA-13 等级外壳

• 4-20 mA 输出

• 零点、量程和相位可调节

• 2.5、5 和 10 kHz 激励频率

• 低噪声，3 极 Butterworth 滤波器

• 主/从功能

• 与 4 线、5 线和 6 线 LVDT/RVDT 兼容

• LED 的电源和回路状态

【电气特征】

· 线路电源电压要求 (VDC)：85-264

· 输出类型 (mA)：4 – 20

· 励磁电压 (Vrms)：1, 3

【信号特征】

· 线路电源频率要求 (Hz)：45-65

· 励磁频率 (kHz)：2.5, 5, 10

【主体特征】

· 重量 (g)：4040

【机械附件】

· 安装：穿板式法兰安装

【使用环境】

· 工作温度范围：-25 – 85 °C [ -13 – 185 °F ]

【其他】

· 传感器类型：带 4、5 或 6 根导线的 LVDT 或 RVDT

· 传感器通道：1

· 显示：否

【产品应用】

· 汽轮机节流阀阀位反馈

· 纸浆工业

· 石化工业过程控制

【行业】

· 工业控制
