LVC-4000 模拟和数字LVDT/RVDT信号调节器|位置传感器

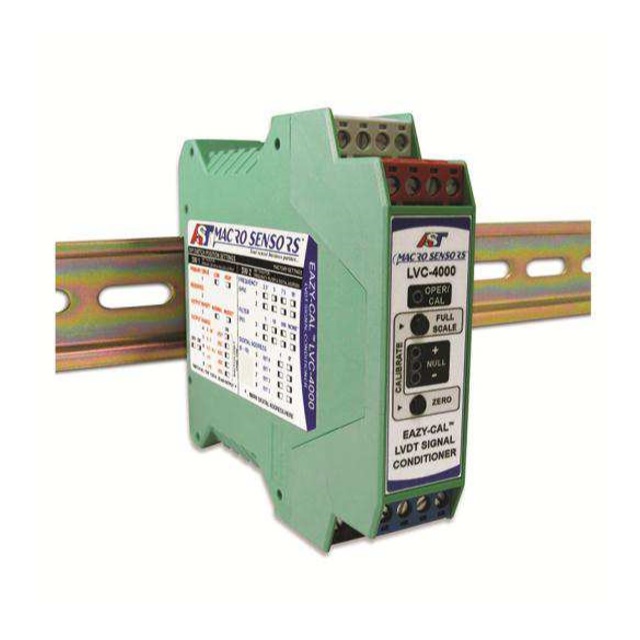

TE（AST Macro Sensors EAZY-CAL™）的 LVC-4000 是可独立应用的信号调节器，支持各种交流 LVDT、RVDT 和 VR 半桥，同时提供多种电压、电流和数字 RS-485 输出选择。

同具有跨度和偏移微调电位的信号调节器相比，按钮校准提供直观操作。 故障状态（如 LVDT/RVDT 连接上的断线）由闪烁的 LED、故障状态错误输出和错误标志电极开路信号表明（请参阅手册了解详细信息）。LVC-4000 在 9-30V 直流电源电压下操作，且封装在聚酰胺 DIN 导轨安装外壳内。为方便起见，校准说明、端子功能、LVDT 连接图表和 DIP 开关功能印在侧板上。若要与其他信号调节器同步，只要使用菊花链连接将其连接至同步总线即可。根据 DIP 开关优先级设置，一个单元将承担主功能。如果出现故障，下一个优先级最高的单元将接替其承担主功能。

【产品特性】

• 按钮或 RS-485 指令自动校准

• 模拟电压或电流回路输出

• 数字 RS-485 接口

• 支持标准 AC LVDT、RVDT 和 VR 半桥传感器

• 主/从励磁同步

• DIN 导轨安装

• 颜色编码接线端子

【电气特征】

· 线路电源电压要求 (VDC)：9-30

· 输出类型 (mA)：4 – 20

· 输出类型 (VDC)：.5 – 4.5, 0 – 10, 0 – 5, ±10, ±5

· 励磁电压 (Vrms)：1.5, 3

【信号特征】

· 励磁频率 (kHz)：2.5, 5, 7.5, 10

【主体特征】

· 重量（g）：117

【机械附件】

· 安装：DIN 1, DIN 3

【使用环境】

· 工作温度范围：-20 – 75 °C [ 0 – 165 °F ]

【操作/应用】

· 校准程序：按钮

【行业标准】

数字通讯：RS-485

【其他】

· 传感器类型：LVDT, LVDT 半桥, RVDT

· 传感器通道：1

· 显示：否

【应用领域】

· 医疗设备

· 健康设备

· 办公自动化

· 大型游戏设备
