DOG1 SERIES 高达+/-180°MEMS单轴0.5-4.5V倾角传感器|位置传感器

TE Connectivity (TE) 的 DOG1 Series MEMS 单轴测斜仪专为实现平台调平、动态发动机管理、倾翻防护和倾斜报警而制造。

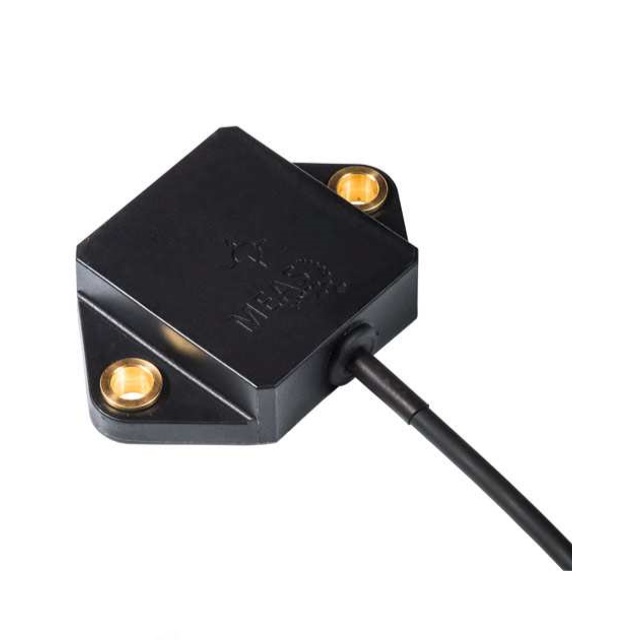

DOG1 Series MEMS 测斜仪反应时间短且准确度高，因而是移动调平应用的理想选择。 它具备数字信号处理功能，包括温度补偿。集成式滤波器可提高性能，且使传感器可用于诸多噪声环境（如振动环境）。该测斜仪包含强大的数字信号处理功能，可提供各种不同的滤波算法，从而使客户可获得特定的原始设备制造商解决方案。传感器可针对不同环境加以调整，从而可实现最高性能。角度范围和连接方面（即电缆和连接器）还可以进行定制。PA6.6 壳体非常小巧，且具备压缩限制器衬套，可实现传感器的安全安装。它还与机油、润滑油和燃油相容。因此，它经常用于发动机和车辆应用。

【产品特性】

• 8-30VDC电源电压

• 第二轴上高达±90度的公差

• 12位分辨率

• 100 Hz刷新率

• -40°C到+85°C温度范围

• 数字信号处理包括滤波器（如振动减幅）和温度补偿

【结构特性】

• 接口：模拟

【电气特征】

• 电源电压 (VDC)：8-30

• 模拟接口 (V)：.5-4.5

【端接特性】

• 安装：水平

【尺寸】

• 测量范围 (°)：最多 +/- 180

• 尺寸 (mm)：最多 70

• 精度 (°)：最多 +/- .5

• 分辨率 (°)：最多 +/- .01

【使用环境】

• 测量原理：MEMS

• 工作温度范围 (°C)：-40 – 85，-40 – 85

【包装特性】

• 封装：塑料外壳

【其他】

• 测量轴：单轴

• 保护等级：IP 67

• 连接：连接器 TE / AMP

【产品应用】

• 移动式和固定式起重机

• 货台起重机

• 楼宇控制

• 称重系统

• 车底盘调平

• 车辆应用

• 筑路机械
