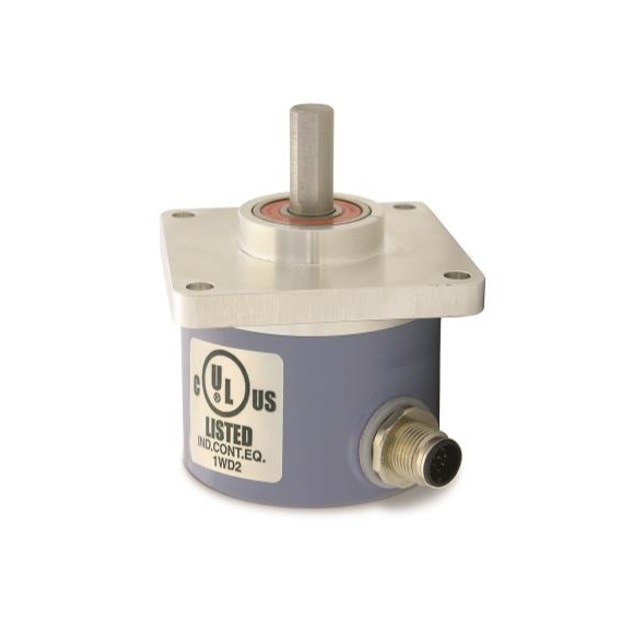

CH25 正交100-5000脉冲/圈旋转增量编码器|位置传感器

TE Connectivity (TE) 的 CH25 旋转增量编码器采用 2.5 英寸的方形凸缘、3/8 英寸的轴和推挽式输出驱动器。

CH25 接收的输入电压范围广泛，为 5-30 VDC，还提供 100-5000 脉冲/圈的分辨率。

该编码器是多种应用的理想选择，包括电动机、封装机、传送系统和电梯。

【产品特性】

• 100 - 5000 脉冲/圈

• 5-30 VDC

• 推挽式驱动器

• M12 连接器

• IP67

• 库存有货，可快速交付

【产品类型特性】

• 产品类型：旋转增量编码器

【结构特征】

• 接口：正交

• 电气连接：8 针 M12 连接器

【电气特性】

• 输入电压 (VDC)：5 - 30

【主体特征】

• 外壳材料：铝

• 法兰：金属

• 轴：金属

• 重量：300 g [ 10.5 oz ]

• 外壳设计：IP 67

• 轴密封：IP 65

【使用环境】

• 工作温度范围：-20 - 80℃ [ -4 - 176°F ]

【操作/应用】

• 脉冲频率 (kHz)：200

• 轴承使用寿命 (轴旋转圈数)：满载额定负载时为 10 亿

• 最高运行速度 (RPM)：8000

• 轴载荷 (轴向) (Newton)：120

• 轴载荷 (径向) (Ib)：49.5

• 轴载荷 (轴向) (Ib)：27

• 轴载荷 (径向) (Newton)：220

【其他】

• 每转一圈的脉冲数：100，1024，2048，360，4096，500，5000

• 轴承类型：滚珠

• 角度范围 (°)：360

• 起动转矩 (oz)：1.4

• 电路保护：反向极性保护

【产品应用】

• 电动机

• 封装机

• 传送系统

• 电梯
