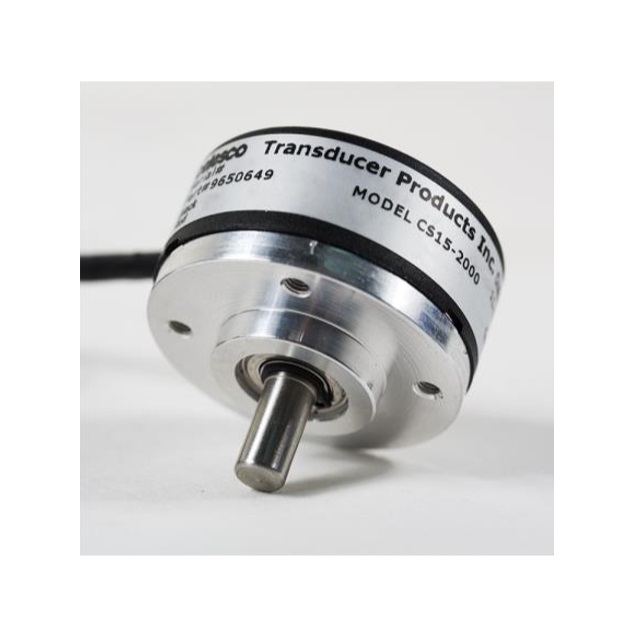

CS15 MODEL 正交100-2500脉冲/圈Celesco旋转增量编码器|位置传感器

TE Connectivity (TE) 的 CS15 出自 Celesco，是一款紧凑的行业标准 15 号伺服安装增量编码器。

价格经济的 CS15 采用小尺寸设计，高度不到一英寸，直径仅为 1.5 英寸，是 OEM 和单个用户的理想选择。 精密的滚珠轴承能够支持耐用的不锈钢轴，从而在较长的使用寿命内实现可靠的操作。标准特性包括 100、1000、2000 或 2500 脉冲/转向选项、推挽式驱动器以及用于单端或差分输出连接的互补输出通道。每个编码器均配备先进的光电专用集成电路，旨在为几乎任何 PLC 或电气接口提供清晰、可靠的输出信号。

【产品特性】

• 100-2500 脉冲/圈

• 15 号小尺寸设计

• 5.28 VDC，推挽式驱动器

• OEM 或工业应用

• 库存有货，可快速交付

【产品类型特性】

• 产品类型：旋转增量编码器

【结构特征】

• 接口：正交

【电气特性】

• 输入电压 (VDC)：5 - 30

【主体特征】

• 外壳材料：铝

• 法兰：金属

• 轴：金属

• 重量：85 g [ 3 oz ]

• 外壳设计：IP 50

【使用环境】

• 工作温度范围：-20 - 85℃ [ 0 - 185°F ]

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：额定负载 2-3 磅时为 120 亿

• 最高运行速度 (RPM)：8000

• 轴载荷 (径向) (Ib)：5

• 轴载荷 (轴向) (Ib)：5

【其他】

• 每转一圈的脉冲数：100，1000，2000，2500

• 轴承类型：滚珠

• 角度范围 (°)：360

• 负载 (mA)：20

• 起动转矩 (oz)：0.5

【产品应用】

• 伺服系统

• 电动机

• 传送系统

• 电梯
