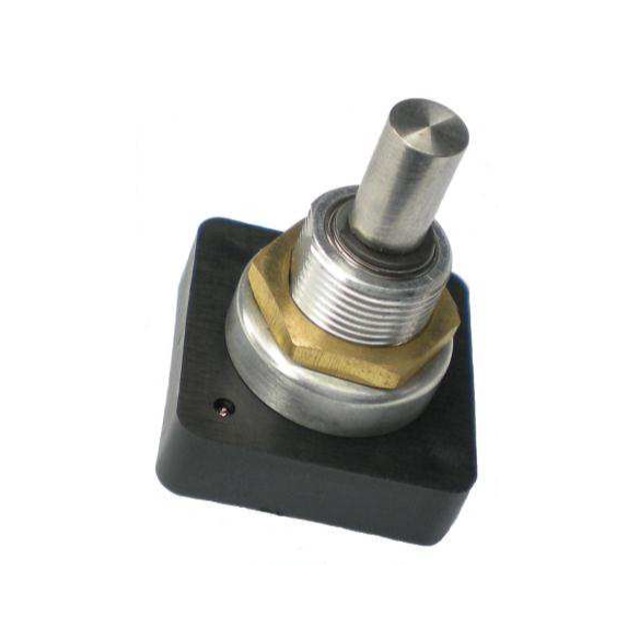

ED-17 SERIES 9位分辨率SSI旋转绝对编码器|位置传感器

TE Connectivity (TE) 的 ED-17 SERIES 磁性编码器是提供 9 位分辨率的绝对编码器。

ED-17 磁性编码器可轻松安装到现有轴上。 串行输出可提供绝对角度位移信息，即使重新通电时也是如此。该编码器的设计采用了模块化和柔性结构方法。

【产品特性】

• 磁感应技术

• 封装的电子设备 / 密封单元

• 数字 SSI 接口

• 小尺寸

• 一致的旋转扭矩

• IP 52 密封

• 金属螺纹衬套安装

• 工业温度范围（ -40°C 到 85°C ）

• 出色的稳定性 - 无光学降级

【产品类型特性】

• 产品类型：旋转绝对编码器

【结构特征】

• 接口：SSI

• 电气连接：5 插针接头

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (低) (VDC)：2.5

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：30M

• 最高运行速度 (RPM)：3000

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：25.4 x 25.4 x 13.2 mm

【其他】

• 每转一圈的脉冲数：512

• 轴承类型：滚珠

• 角度范围 (°)：360

【产品应用】

• 船舶 / 航空电子设备的位置控制

• 船舶转向

• 水泵监控

• 相机位置与控制

• XY 工作台定位

• 无线电控制

• 医疗诊断设备

• 阀位置

• 节气门位置控制 / 反馈
