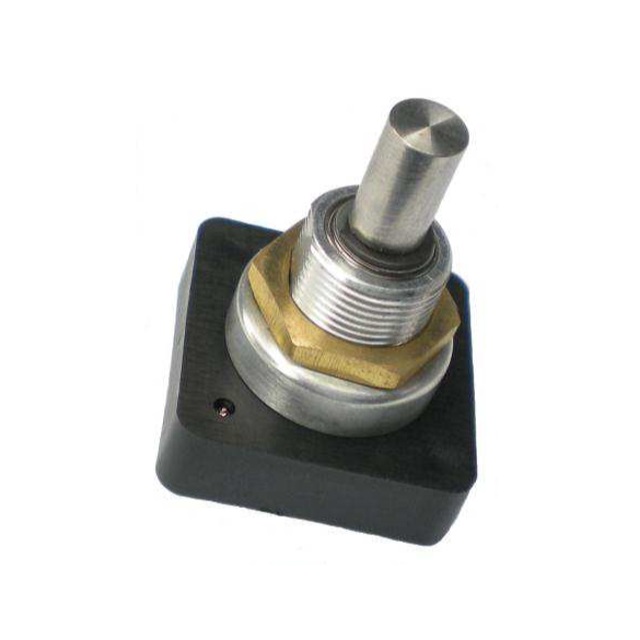

ED-18 SERIES 模拟电压或电流输出套筒/滚珠轴承旋转绝对编码器|位置传感器

TE Connectivity (TE) 的 ED-18 SERIES 磁性编码器既可用于旋转位置反馈，也可用于人机界面 (HMI) 设备。

作为轻载反馈传感器，ED-18 磁性编码器可提供旋转速度、方向或位置信息。 模拟输出模式甚至在电源不断的开关状态下仍然能提供绝对角度位置信息。作为 HMI 设备，它可作为旋转输入控制以用于仪表面板。ED-18 系列采用了模块化和柔性结构设计。

【产品特性】

• 磁感应技术

• 封装处理电路 / 密封结构

• 适用于严苛环境

• 模拟电压和电流输出

• 小尺寸

• 良好的旋转扭矩

• 抗污染

• IP 52 密封等级

• 金属螺纹衬套安装

• 宽工作温度范围（-40°C 到 85°C）

• 稳定性好-不存在光学衰减问题

• 套筒或滚珠轴承

【产品类型特性】

• 产品类型：旋转绝对编码器

【结构特征】

• 接口：模拟电压，电流

• 电气连接：3 插针接头

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (高) (VDC)：4.5

• 输出电平  (低) (VDC)：.5

• 输出电平  (高) (mA)：20

• 输出电平  (低) (mA)：4

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：3M（套筒轴承）或 30M （滚珠轴承）

• 最高运行速度 (RPM)：300（套筒轴承）或 3000（滚珠轴承）

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：25.4 x 25.4 x 12.6 mm （滚珠轴承），25.4 x 25.4 x 13.2 mm（套筒轴承）

【其他】

• 轴承类型：套筒，滚珠

• 角度范围 (°)：360

【产品应用】

• 船用航空电子马达速度和位置控制

• 船舶转向

• 监测泵的速度和方向

• 相机位置和控制

• XY 工作台定位

• 无线电控制

• 医疗诊断设备

• 视频和音频编辑设备

• 阀门控制

• 注射泵

• 替代电位器

• 节气门位置控制 / 反馈
