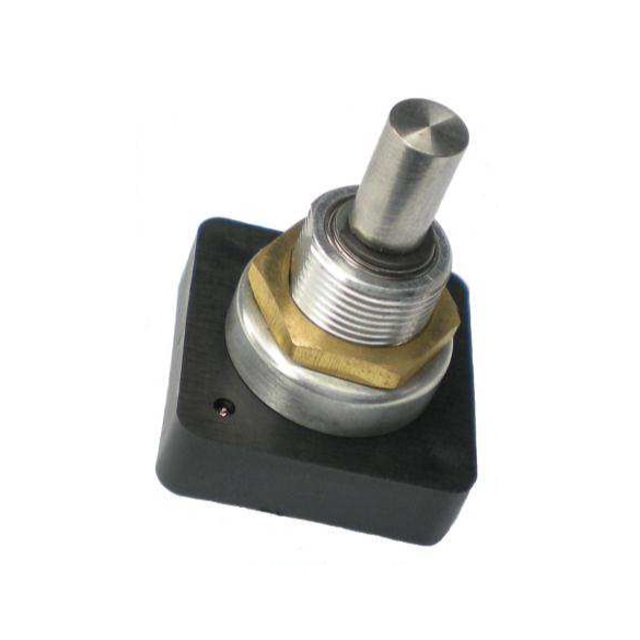

ED-19 SERIES 正交中等负载工业反馈应用旋转增量编码器|位置传感器

TE Connectivity (TE) 的 ED-19 SERIES 磁性编码器设计用于中等负载工业反馈应用。

ED-19 分辨率为每圈 200 至 400 个周期。 ED-19 系列中所用的磁性技术为插拔式，与现有编码器产品兼容，主要特点是工作温度范围宽和全密封电路。ED-19 不存在任何 LED/LD 降级问题，因为其采用了传统的光学编码器，这意味着其实际上拥有无限长的使用寿命。

【产品特性】

• 磁感应技术

• 封装处理电路 / 密封结构

• 适用于严苛环境

• 方波输出

• 小尺寸

• 一致的扭矩

• 抗污染

• IP 52 密封等级

• 金属螺纹衬套安装

• 稳定性好-不存在光学衰减问题

• 套筒或滚珠轴承

【产品类型特性】

• 产品类型：旋转增量编码器

【结构特征】

• 接口：正交

• 电气连接：4 插针接头

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (高) (VDC)：4.75

• 输出电平  (低) (VDC)：.125

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：3M（套筒轴承）或 30M （滚珠轴承）

• 最高运行速度 (RPM)：300（套筒轴承）或 3000（滚珠轴承）

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：25.4 x 25.4 x 12.6 mm （滚珠轴承），25.4 x 25.4 x 13.2 mm（套筒轴承）

【其他】

• 每转一圈的脉冲数：200，400

• 轴承类型：套筒，滚珠

• 角度范围 (°)：360

【产品应用】

• 船舶/航空电子设备/电机的速度和位置控制

• 船舶转向

• 监控泵的速度和方向

• 相机的位置控制

• X-Y 平台定位

• 电机反馈

• 医疗诊断设备

• 视频和音频编辑设备

• 阀门位置

• 注射泵
