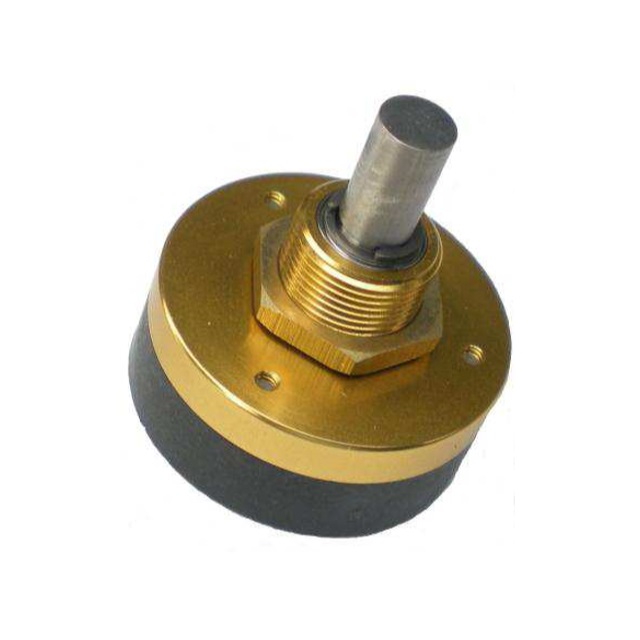

ED-20 SERIES 正交高/低压差分或集电极开路(NPN)输出旋转增量编码器|位置传感器

TE Connectivity (TE) 的 ED-20 SERIES 磁性编码器配备滚珠轴承支撑轴，设计用于中等负载工业反馈应用。

该编码器系列也配备包含有源终端的线路驱动器，以便实现长电缆运行和反向电压保护。 ED-20 还有高压差分、低压差分或集电极开路 (NPN) 输出可供选择。指数通道每 180º 驱动一个脉冲。ED-20 系列采用的磁技术相较传统光学编码器技术有诸多优势，如密封的电子设备和扩大的温度范围。此外，由于不存在任何 LED/LD 降级问题，因而 ED-20 实际上拥有无限长的使用寿命。

【产品特性】

• 大尺寸 或 小尺寸差分 或 NPN 输出

• 宽工作温度范围

• IP 52 密封

• 滚珠轴承

• 磁感应技术

• 封装的电子设备 / 密封单元

• 适用于严苛环境

• 正交输出

• 一致的旋转扭矩

• 抗污染

【产品类型特性】

• 产品类型：旋转增量编码器

【结构特征】

• 接口：正交

• 电气连接：5 插针接头

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (高) (VDC)：4.85

• 输出电平  (低) (VDC)：.4

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：30M

• 最高运行速度 (RPM)：3000

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：直径 31.75 x 21.62 mm

【其他】

• 每转一圈的脉冲数：200，400

• 轴承类型：滚珠

• 角度范围 (°)：360

【产品应用】

• 船舶 / 航空电子设备 / 电机的速度和位置控制

• 水上设备转向装置

• 泵速和方向监控

• 摄影姿态控制

• X-Y 位置定位

• 电机反馈

• 医疗诊断设备

• 视频和音频编辑设备

• 阀门位置

• 注射泵
