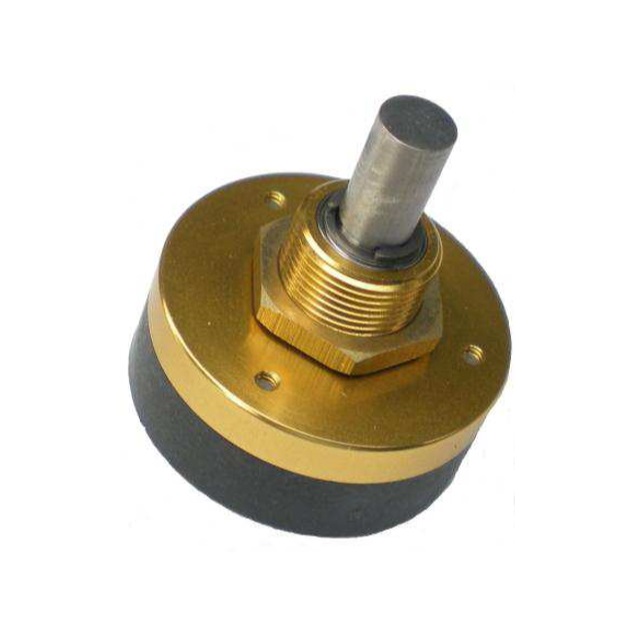

ED-21 SERIES 模拟电压或电流输出滚珠轴承旋转绝对编码器|位置传感器

TE Connectivity (TE) 的 ED-21 SERIES 磁性编码器旨在替代传统机械电位计。

ED-21 磁性编码器提供滚珠轴承支持的轴。 提供两种标准输出选项：0.5 VDC 至 4.5 VDC 或 4 mA 至 20 mA。ED-21 中所用的磁性技术与传统的机电电位计相比具有一定优势，比如密封的电子设备、扩展的温度范围，以及因无机械部件磨损从而实现无限长的使用寿命。

【产品特性】

• 模拟电压或电流输出

• 小尺寸

• IP52 密封等级

• 滚珠轴承

• 磁感应技术

• 封装处理电路/密封结构

• 适用于严苛环境

【产品类型特性】

• 产品类型：旋转绝对编码器

【结构特征】

• 接口：模拟电压，电流

• 电气连接：3 插针接头

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (高) (VDC)：4.5

• 输出电平  (低) (VDC)：.5

• 输出电平  (高) (mA)：20

• 输出电平  (低) (mA)：4

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：30M

• 最高运行速度 (RPM)：3000

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：直径 31.75 x 21.62 mm

【其他】

• 轴承类型：滚珠

• 角度范围 (°)：360

【产品应用】

• 替代电位计

• 船舶 / 航空电子设备 / 电机的速度和位置控制

• 水上设备转向装置

• 泵速和方向监控

• 摄影姿态控制

• X-Y 位置定位

• 电机反馈

• 医疗诊断设备

• 视频和音频编辑设备

• 阀门位置

• 注射泵
