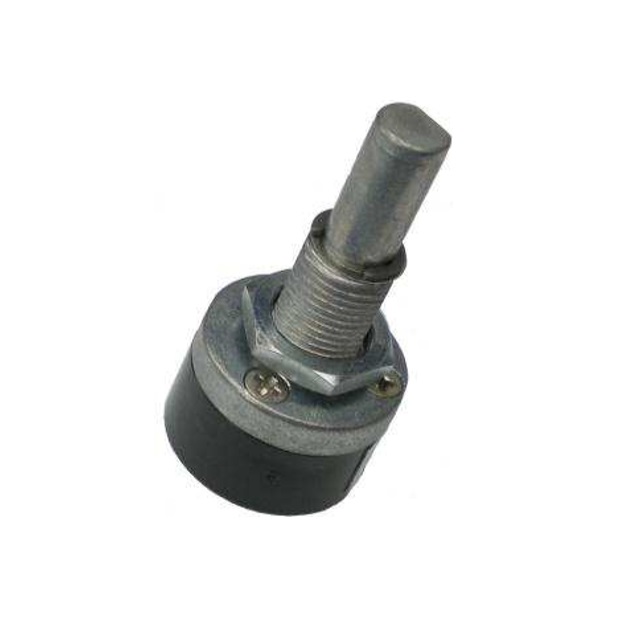

ED-22 SERIES 模拟电压输出套管轴承旋转绝对编码器|位置传感器

TE Connectivity (TE) 的 ED-22 SERIES 磁性编码器可用于替代传统电位计。

ED-22 磁性编码器采用带 O 型环密封的套管轴承和轴，可提供 270° 电气行程、集成式旋转限位器系统和 300°机械行程。 该传感器设计用于旋转人机输入 (HMI) 应用。ED-22 采用非接触式磁性传感器设计，非常适用于极端温度、高振动和冲击以及污染环境中的工业应用。ED-22 采用了标准模块化和柔性结构设计。

【产品特性】

• 模拟电压输出

• 小尺寸

• 工业标准封装尺寸

• 套管轴承

• 磁感应技术

• 封装处理电路 / 密封结构

• 适用于严苛环境

• 0 - 5 VDC 输出

• 一致的扭矩

【产品类型特性】

• 产品类型：旋转绝对编码器

【结构特征】

• 接口：模拟电压

• 电气连接：3 导线 + 连接器

【电气特性】

• 输入电压 (VDC)：4.75 - 5.25

• 输出电平  (高) (VDC)：5

• 输出电平  (低) (VDC)：0

【主体特征】

• 外壳材料：塑料

• 法兰：金属

• 轴：金属

• 外壳设计：IP 52

• 轴密封：IP 52

【使用环境】

• 工作温度范围 (℃) ：-40 - 80，-40 - 80

• 工作温度范围 (°F) ：-40 - 185，-40 - 185

【操作/应用】

• 轴承使用寿命 (轴旋转圈数)：30M

• 最高运行速度 (RPM)：300

• 轴载荷 (轴向) (Newton)：20

• 轴载荷 (径向) (Newton)：10

【包装特性】

• 封装：直径 19.1 x 24.1 mm

【其他】

• 轴承类型：套管

• 角度范围 (°)：270

【产品应用】

• 机床控制

• 喷漆系统控制

• 医疗设备

• 工业测试和测量设备

• 越野车驾驶室控制

• 海运

• 健身器材

• 工业操纵杆
