产品型号：ED-34 SERIES
产品特性：• 高分辨率 • 高精度 • 适用于在严苛环境中进行线性测量的非接触式磁性编码器 • 小尺寸外壳 • 在电极间距为1 mm的磁化量程下工作 • 分辨率5 µm • 温度范围-20至70°C
产品应用：线性或旋转位移测量、x-y-z表

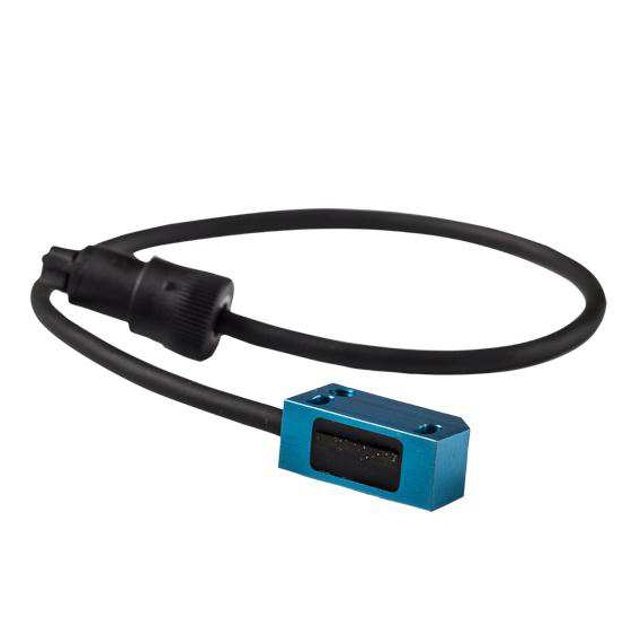

TE Connectivity (TE) 的 ED-34 SERIES 是一款基于完善的磁阻传感器技术的线性增量编码器。
该非接触式磁阻测量原理可通过磁极距为 1mm 磁尺进行高精密增量位移测量。 磁尺和读取头之间的间隙可达 0.4 mm。ED-34 配有内置正弦/余弦插值单元，支持将可靠的位移信息转换成 A/B 方波输出。小尺寸的外壳可集成到需要位移反馈的机械装置中。非接触式 AMR 技术适合于灰尘或油污等污染物不会影响测量的严苛环境中的应用。
【产品特性】
• 高分辨率
• 高精度
• 适用于在严苛环境中进行线性测量的非接触式磁性编码器
• 小尺寸外壳
• 在电极间距为 1 mm 的磁化量程下工作
• 分辨率 5 µm
• 温度范围 -20 至 70°C
【产品类型特性】
• 产品类型：线性增量编码器
【结构特征】
• 接口：正交
• 电气连接：3 针连接器
【电气特性】
• 输入电压 (VDC)：4.5 - 5.5
• 输入电流 (mA)：14 - 18
• 输出电平 (高) (VDC)：5
• 输出电平 (低) (VDC)：0
【主体特征】
• 外壳材料：铝
• 重量 (g)：70
• 外壳设计：IP 52
【使用环境】
• 工作温度范围：-40 - 70 ℃ [ -4 - 158 °F ]
【操作/应用】
• 脉冲频率 (kHz)：50
【包装特性】
• 封装：20 x 10 x 8 mm
【产品应用】
• 线性或旋转位移测量
• x-y-z 表
