LIM-420 4-20mA OEM信号调节器|位置传感器

TE Connectivity (TE) 的 LIM-420 是一款 LVDT/RVDT 信号调理器，专用于 OEM 市场。

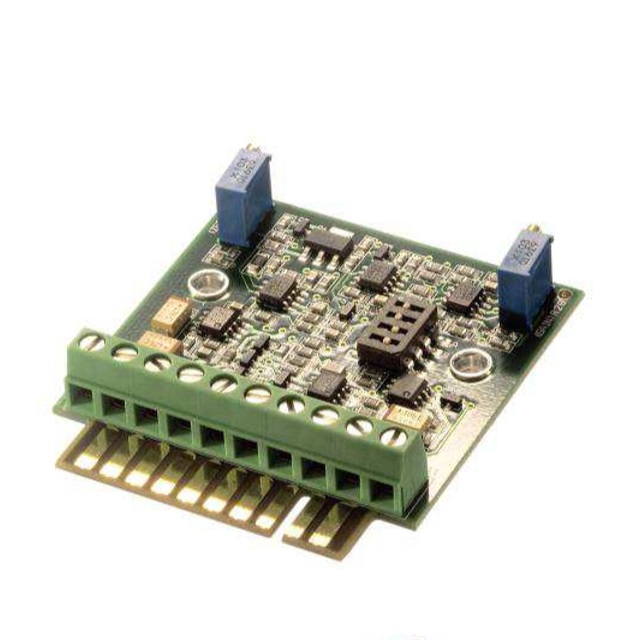

LIM-420 采用 18-30 VDC 单极电源电压，可提供低噪声 4-20 mA 输出信号。 这款紧凑型调理器兼容大部分 5 或 6 线电气连接的 LVDT 和 RVDT 传感器（详见具体规格），可提供卓越性能并能节约成本。激励驱动电流高达 20 mA，可与输入阻抗低至 175 欧姆的传感器配套使用。LIM-420 安装简单，电气接口可选用插入背板型连接器或螺钉接线端子固定连线。LIM-420 产品尺寸小于 2.5x2.5 英寸，可使用带支座的固定连接螺钉或卡插槽进行安装或层叠。可以通过 DIP 开关调整所有六种可选增益范围，并提供两个多匝电位计以精密调整零点和增益。

【产品特性】

• 低成本 OEM 4-20 m

• 极其紧凑的开放式印刷电路板设计

• DIP 开关，可选粗增益

• 零点和量程调整电位计

• 18 至 30 VDC 电源电压

• -25 至 +85℃ 工作温度范围

• 卡槽或接线端子连接

• 可与极低输入阻抗 LVDT 和 RVDT 配合使用

【电气特征】

· 线路电源电压要求 (VDC)：18-30

· 输出类型 (mA)：4 – 20

· 励磁电压 (Vrms)：3.5

【信号特征】

· 励磁频率 (kHz)：2.5

【机械附件】

· 安装：印刷电路板边缘或接线端子

【使用环境】

· 工作温度范围：-25 – 85 °C [ -13 – 185 °F ]

【其他】

· 传感器类型：带 5 或 6 根导线的 LVDT 或 RVDT

· 传感器通道：1

· 显示：否

【产品应用】

· 阀门位置反馈

· 辊筒位置

· 网前箱控制

· 涂料器

· 材料测试设备

【行业】

· 工业控制
