HGS-12-01 HGS轴向位置开关霍尔效应轮齿|位置传感器

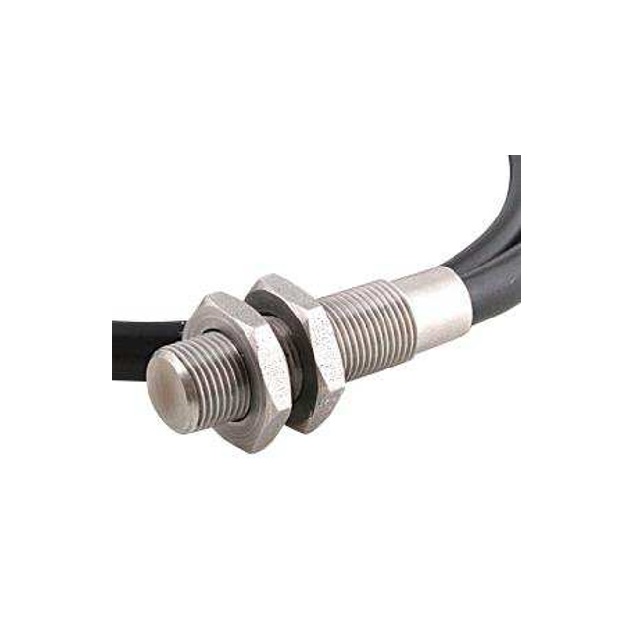

TE Connectivity (TE) 的 HGS-12-01 是一款位置开关传感器，同时也是一种霍尔效应轮齿，其在齿轮耗尽时能够自动补偿，提供两个固定螺母，用来调节磁性范围。除此之外，其拥有 6mm 孔的黑色 PVC 插套，齿轮齿的空隙通常为 1mm，能够进行高速运行；生命周期长，可重复操作，并适用于严苛环境应用，有多种连接器可选。

HGS-12-01 霍尔效应轮齿外壳材质为不锈钢，IP 防护等级为 IP65。其供电电压为 9V~24V，输出最高电压为: 供电电压 -1V，输出最低电压小于 0.5V。输出电流为 20mA，静态电流为 5mA，最大开关速度频率为 10kHz。缆线长度为 3x0.5M（单绝缘），连接线类型为剥离电缆，缆线类型为 20AWG UL1015，缆线颜色根据不同位置有红、蓝、黄三种。其可通过孔洞安装，可进行任意轴安装/镶嵌。

HGS-12-01 霍尔效应轮齿适用于严苛环境，材质为不锈钢，产品坚固可靠，开关具高频性，可适用于速度传感、齿轮传感等位移传感应用。

【产品特性】

• 在齿轮耗尽时自动补偿

• 提供 2 个固定螺母，用于调整磁性范围

• 黑色 PVC 插套，6mm 孔

• 齿轮齿的空隙通常为 1mm

• 高速运行

• 适用于严苛环境

• 多种连接器可选

【产品类型特性】

· 产品系列：HGS

· 产品类型：霍尔效应轮齿

· 驱动：位置

【电气特征】

· 最大转换电流 (A)：.02

· 最大转换电流 (VDC)：12

· 最大转换电压 (VDC)：24

· 电缆配线：轴向

【机械附件】

· 安装 (mm)：M12 x 46

【行业标准】

· UL 认证：否

【产品应用】

· 速度传感

· 齿轮传感

· 车速表

· 旋转编码器

· 凸轮轴传感器
